설비 철골구조 품질검사 프로세스 : 원자재부터 완제품까지 종합관리

철강구조물 제조산업에서는 제품의 안전성과 내구성을 확보하기 위해 엄격한 품질검사가 매우 중요합니다. 전문가로서 장비 철강 구조 제조업체 중국에서는 가흥 Dingshi 기계 제조 유한 회사 첨단 장비와 견고한 품질 관리 시스템을 통해 고품질의 철강 구조물 제품을 제공합니다. 다음은 당사의 엔드투엔드 품질 검사 프로세스입니다.

1. 원료검사

• 철강재 입고 확인 : 재질 인증서(예: Q235B, Q355B)를 확인하고 화학적 조성, 기계적 특성, 치수 공차를 검사합니다.
• 표면 품질 검사 : 균열, 녹, 박리 불량이 없는지 확인합니다.
• 제3자 재테스트(필요한 경우) : 중요한 매개변수(예: 인장 강도, 충격 인성)에 대한 실험실 테스트를 수행합니다.

2. 절단 및 성형검사

• 레이저 절단 정확도 : 30kW 레이저 판 절단기와 20kW 레이저 튜브 절단기를 사용하여 절단 치수 ±0.5mm 공차를 충족합니다.
• 굽힘 및 롤링 검사 : 600톤 프레스 브레이크로 성형한 후 3차원 측정기를 이용하여 곡률, 각도, 직진도를 검증합니다.

3. 용접 품질 관리

• 용접사 자격 : 모든 용접공은 인증을 받았습니다(예: AWS, EN 287).
• 용접검사 :
  • 시각적 테스트(VT) : 기공, 언더컷 등의 표면결함을 확인합니다.
  • 초음파 검사(UT) / 자분 탐상 검사(MT) : 중요한 하중을 받는 용접부의 내부 결함을 감지합니다.

4. 가공 및 치수 검증

• 머시닝센터 정밀 : 4m/6m 갠트리 머시닝 센터와 수직형 머시닝 센터로 홀 위치와 평탄도가 요구 사항을 충족합니다.
• CMM 측정 : 3D 도면을 기준으로 복잡한 구성 요소를 전면적으로 스캐닝합니다.

5. 표면처리 및 코팅검사

• 샌드블라스팅/쇼트블라스팅(Sa2.5등급) : 30m 쇼트블라스팅기를 이용하여 밀스케일을 제거하여 표면조도(40-70μm)를 달성합니다.
• 코팅 접착력 테스트 : 300m² 스프레이 부스와 70m² 경화실에서 도장 후 크로스컷 테스트를 실시합니다.

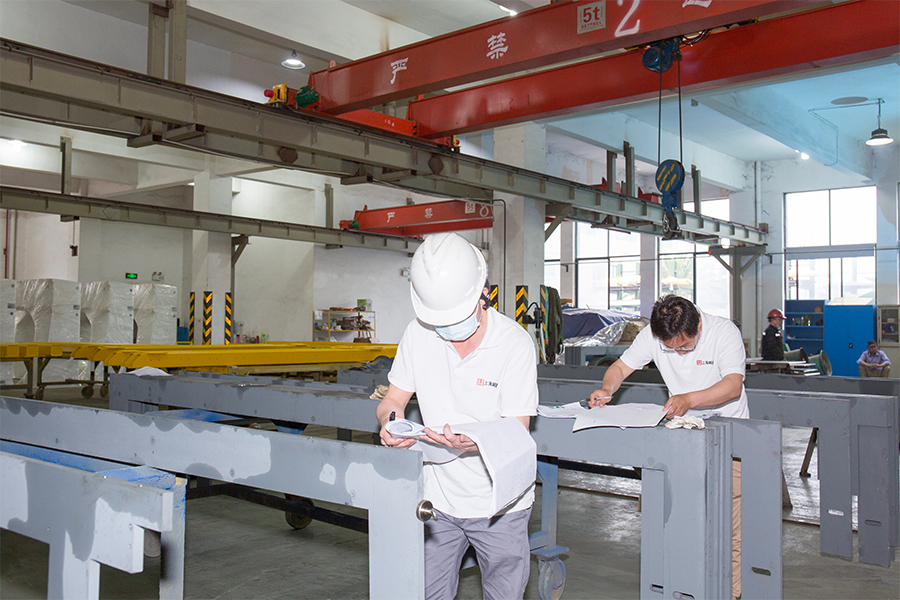

6. 최종검사 및 배송

• 전체 차원 재확인 : 어셈블리 인터페이스, 볼트 구멍 및 기타 중요한 치수를 확인합니다.
• 부하 테스트(해당되는 경우) : 구조 강도 검증을 위해 실제 작업 조건을 시뮬레이션합니다.
• 문서 : 자재 보고서, 검사 기록, 인증서(예: ISO 3834, EN 1090)를 제공합니다.

딩시 기계 2,500만 위안의 고정 자산과 엄격한 품질 관리 시스템을 바탕으로 모든 철골 구조 제품이 국제 표준(예: AISC, DIN, GB)을 준수하도록 보장하여 안전하고 효율적인 프로젝트 실행을 지원합니다. 맞춤형 검사 솔루션을 원하시면 당사에 문의하세요!

철구조물 표면처리(샌드블라스팅/도장)가 내구성에 미치는 영향

중국의 장비 강철 구조물 전문 제조업체인 Jiaxing Dingshi Machinery Manufacturing Co., Ltd는 표면 처리 공정이 강철 구조물의 내구성에 미치는 중요한 영향을 완전히 이해하고 있습니다. 15,000m² 규모의 생산 시설과 2,500만 위안 이상의 고정 자산 투자를 통해 당사는 30m 쇼트 블라스팅 기계, 300m² 페인트 부스, 70m² 경화실을 포함한 완벽한 표면 처리 생산 라인을 구축하여 모든 강철 구조물 제품에 최적의 부식 방지 성능을 보장합니다.

샌드블라스팅 처리: 내구성을 위한 첫 번째 방어선

당사의 30m 쇼트 블라스팅 기계는 코팅 접착에 중요한 Sa2.5 등급 표면 청결도를 달성합니다. 고속 강철 샷 충격을 통해 다음을 수행할 수 있습니다.

• 철강 표면의 밀스케일, 녹, 불순물을 완전히 제거합니다.
• 40-70μm의 이상적인 표면 거칠기를 생성합니다.
• 코팅과 기판 사이의 기계적 결합을 크게 향상시킵니다.

도장 공정: 다층 보호 시스템

300m² 규모의 현대식 페인트 부스에서는 과학적인 코팅 시스템을 사용합니다.

1. 프라이머: 음극 보호를 위한 아연이 풍부한 에폭시 프라이머
2. 중간 코팅: 강화된 장벽 보호를 위한 운모 산화철 에폭시
3. 탑코트: 자외선 차단을 위한 폴리우레탄 마감

경화 공정: 코팅 성능 보장

70m² 규모의 전용 경화실은 다음을 제공합니다.

• 항온항습 경화환경
• 코팅의 완전한 가교 및 경화
• 최적의 기계적 성질 및 화학적 안정성

품질 검증

우리는 여러 테스트를 통해 페인팅 품질을 보장합니다.

• 크로스 컷 접착 테스트(ISO Class 1 획득)
• 건조 도막 두께 측정(ISO 19840 준수)
• 염수분무시험(1000시간)

실제 응용 성능

당사의 표면 처리 공정은 다음 분야에 성공적으로 적용되었습니다.

• 해양 플랫폼 강철 구조물(염수 분무 부식 방지)
• 화학 장비(화학 매체에 대한 내성)
• 옥외 건물 철골 구조물(자외선 방지)

Jiaxing Dingshi Machinery Manufacturing Co., Ltd는 포괄적인 표면 처리 시스템을 통해 열악한 환경에서 강철 구조물 제품의 탁월한 내구성을 보장하여 고객에게 긴 수명, 유지 관리가 적은 강철 구조물 솔루션을 제공합니다. 우리는 고객을 위해 더 큰 가치를 창출하기 위해 지속적으로 공정 매개변수를 최적화하고 국제적인 부식 방지 기술 개발에 보조를 맞추고 있습니다.
