다양한 장비 세트에 맞게 맞춤화할 수 있는 철골 구조 부품 제조업체는 철골 구조 부품의 구조 설계를 최적화하여 하중 지지력과 경량성을 향상시킬 수 있는 방법은 무엇입니까?
에서 완전한 장비 세트를 위한 강철 구조물 부품의 맞춤화 및 제조 , 하중 지지력을 향상시키는 동시에 경량화를 달성하기 위해 구조 설계를 최적화하는 것은 성능, 비용 및 효율성의 균형을 맞추는 핵심 문제입니다. 이 과정에서는 체계적인 설계 전략을 통해 목표를 달성하기 위해 재료 특성, 기계적 원리, 제조 공정 및 실제 작업 조건을 결합해야 합니다. 여러 차원의 특정 방법에 대한 자세한 설명은 다음과 같습니다.
1. 재료 특성에 따른 최적화: 올바른 "기초"를 선택하면 절반의 노력으로 두 배의 결과를 얻을 수 있습니다.
재료의 선택과 합리적인 적용은 구조 최적화의 전제조건입니다. 다양한 강철의 강도, 인성, 밀도 및 기타 매개변수는 크게 다르므로 부품의 하중 지지 요구 사항, 작업 환경 및 기타 요인에 따라 정확하게 일치해야 합니다.
고강도강 적용: 항복 강도가 더 높은 저합금 고강도강(예: Q355, Q460 등)을 사용하면 동일한 하중 지지 조건에서 재료 두께를 줄이고 구조물의 자중을 직접적으로 줄일 수 있습니다. 예를 들어, 하중 지지 빔은 원래 두께 20mm의 Q235 강철을 사용하도록 설계되었습니다. Q355 강철을 사용한 후 두께를 16mm로 줄일 수 있고 무게는 20% 감소하며 지지력은 영향을 받지 않습니다.
소재의 차별화된 분포 : 구조의 각 부분의 응력 특성에 따라 응력이 높은 부분에는 고강도 재료를 사용하고 응력이 적은 부분에는 일반 재료를 사용하여 "블레이드에 좋은 강철 사용"을 달성합니다. 예를 들어, 장비 베이스의 응력 집중 부분에는 고강도 강철을 사용하고, 보조 지지 부분에는 일반 탄소강을 사용하여 전체 강도를 보장할 수 있을 뿐만 아니라 비용과 무게를 제어할 수 있습니다.
신소재 탐색: 경량 요구 사항이 매우 높은 시나리오(예: 모바일 장비 강철 구조물)에서는 알루미늄 합금 또는 복합 재료(예: 탄소 섬유 강화 수지 기반 복합 재료)를 비내력 부품에 사용하여 강철과 하이브리드 구조를 형성할 수 있습니다. 그러나 전기화학적 부식이나 기계적 특성의 불일치로 인한 구조적 결함을 방지하려면 연결 방법과 다양한 재료의 호환성에 주의를 기울여야 합니다.
2. 구조적 형태의 위상적 최적화: 힘 전달을 보다 "효율적으로" 만듭니다.
토폴로지 최적화는 수학적 알고리즘을 통해 주어진 설계 공간의 하중 및 제약 조건에 따라 재료의 최적 분포 형태를 찾아 "찌꺼기 제거 및 본질 유지"를 달성하고 무게를 줄이면서 하중 지지력을 보장하는 것입니다.

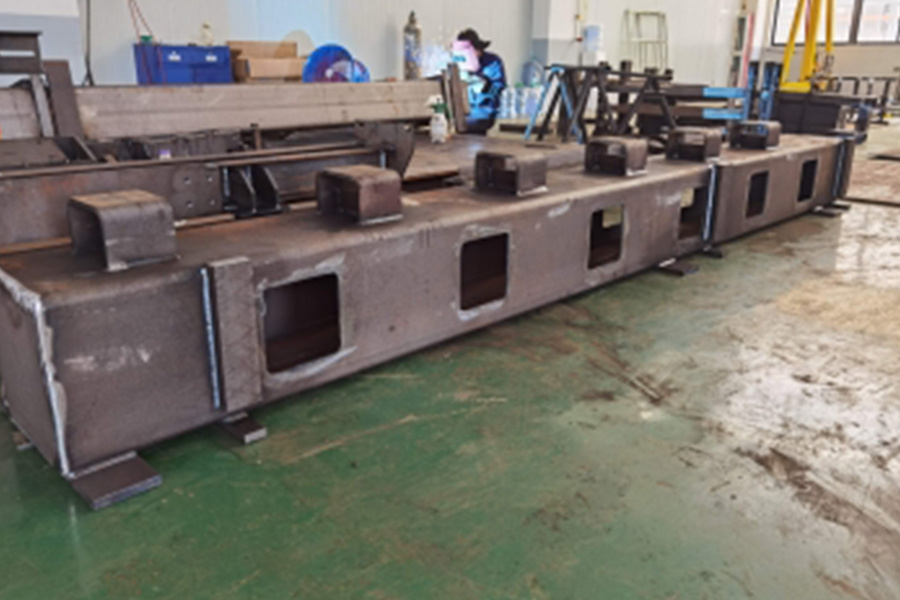

중복 재료 제거: 유한 요소 분석(FEA) 소프트웨어를 사용하여 구조의 응력 상태를 시뮬레이션하고 응력이 낮은 "중복 영역"을 식별한 후 절단합니다. 예를 들어, 장비 기둥의 전통적인 디자인은 대부분 견고한 구조입니다. 토폴로지 최적화 후 보강 리브를 갖춘 중공 격자 또는 얇은 벽 구조로 설계할 수 있으며, 응력 집중 지점에서 충분한 재료를 유지하고 비응력 영역의 재료를 줄이고 무게를 30% 이상 감소시키고 강성을 향상시킬 수 있습니다.
생체 공학적 구조에 대한 언급: 자연의 생물학적 구조(예: 벌집, 새 뼈)는 "가벼움과 고강도"라는 특성을 가지며, 그 원리는 강철 구조 설계에 적용될 수 있습니다. 예를 들어, 장비 플랫폼의 패널은 벌집형 샌드위치 구조로 설계되었으며 코어 레이어는 벽이 얇은 강철을 사용하여 무게를 줄일 뿐만 아니라 벌집형 구조의 분산 하중 효과를 통해 전체 내하력을 향상시킵니다.
단면 형상 최적화: 구성 요소 단면의 기하학적 형상은 지지력에 상당한 영향을 미칩니다. 동일한 단면적에서 I자형, 상자형 및 원형 단면의 관성 모멘트와 단면 계수가 더 크고 굽힘 및 비틀림 저항이 더 좋습니다. 예를 들어, 드라이브 샤프트는 단단한 원형 강철 대신 중공 원형 튜브 섹션을 사용하며 비틀림 저항은 무게가 50% 감소해도 기본적으로 동일합니다. 가로보는 직사각형 단면 대신 I자형 단면을 사용하며, 동일한 자중에서도 굽힘 지지력을 40% 증가시킬 수 있습니다.
3. 연결 방식 최적화 : "추가 부담" 감소 및 전체 강성 향상
연결 노드는 강철 구조물의 약한 링크입니다. 무리한 접합방식은 무게를 증가시키고, 전체적인 강성을 감소시키며, 심지어 응력집중을 발생시키게 됩니다. 연결 설계의 최적화는 강도, 경량 및 시공 가능성을 고려해야 합니다.
용접 연결 최적화: 단속 용접 대신 연속 용접을 사용하여 연결 강도를 보장하면서 용접의 전체 길이를 줄입니다. 두꺼운 판 접합의 경우 필렛 용접 대신 홈 용접을 사용하여 용접량과 열 영향부를 줄이고 용접 변형으로 인한 추가 응력을 줄입니다. 또한 유한 요소 해석을 통해 용접 위치를 최적화하여 용접이 응력 집중 지점에 설정되는 것을 방지하고 노드 신뢰성을 향상시킵니다.
볼트 연결의 세련된 설계: 볼트 사양과 수량은 힘의 크기에 따라 정확하게 계산되어 큰 사양이나 너무 많은 볼트를 맹목적으로 사용하는 것을 방지합니다. 예를 들어, 특정 장비의 플랜지 연결은 원래 12개의 M20 볼트를 사용하도록 설계되었습니다. 힘 분석 후 M18 볼트 8개로 조정되었으며 이는 강도 요구 사항을 충족했을 뿐만 아니라 볼트와 플랜지의 재료 소비도 줄였습니다.

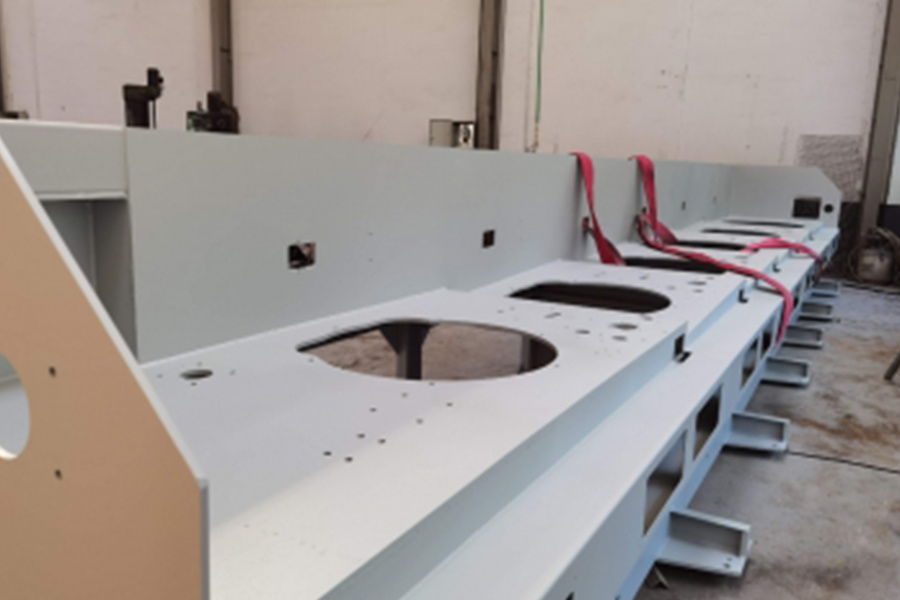

통합 성형 공정: 복잡한 부품의 경우 전체 절곡, 레이저 절단 및 블랭킹 공정을 사용하여 접합 횟수를 줄입니다. 예를 들어, 장비의 프레임 구조가 여러 개의 강판으로 접합되면 용접부와 커넥터의 무게가 증가합니다. 그러나 대형 절곡기를 통해 철판 전체를 프레임 본체 안으로 절곡함으로써 접합점을 70% 줄이고, 무게는 15% 줄일 수 있으며, 전체적인 강성을 대폭 향상시킬 수 있습니다.
4. 강성과 안정성 강화 : '가벼움으로 인한 불안정성'을 지양
경량화 설계는 구조적 강성과 안정성을 확보하는 것이 기본이어야 하며, 그렇지 않으면 과도한 변형이나 불안정성으로 인해 지지력이 저하될 수 있습니다.
보강 리브의 합리적인 배치: 벽이 얇은 부품의 표면에 보강 리브(예: U자형 및 L자형 리브)를 설정하여 단면의 관성 모멘트를 변경하여 국부적 강성을 향상시킵니다. 예를 들어, 장비의 얇은 판 쉘은 균일한 하중을 받을 때 변형되기 쉽습니다. 힘방향을 따라 종방향 및 횡방향 보강리브를 추가한 후, 재료 소모량이 5% 증가하면 강성을 50% 이상 증가시킬 수 있습니다.
안정성 검증 및 조정: 가느다란 막대, 벽이 얇은 구성 요소 및 불안정하기 쉬운 기타 구성 요소의 경우 오일러 공식을 통해 안정성을 검증해야 합니다. 필요한 경우 측면 지지대를 추가하거나 단면 형상을 조정(예: 직사각형 단면을 I자형 단면으로 변경)하여 너무 많은 무게를 추가하지 않고 임계 불안정 하중을 증가시킵니다.
예압의 합리적인 적용: 볼트로 연결된 하중 지지 부품의 경우 적절한 예압이 적용되어 커넥터가 단단히 고정되도록 하고 작업 중 상대 변형을 줄이고 전반적인 강성을 향상시킵니다. 예를 들어, 베어링 시트와 장비 베이스 사이의 연결 볼트는 예압을 적용한 후 접합 표면의 강성을 20%~30% 증가시킬 수 있습니다.
5. 시뮬레이션과 실험의 결합: 데이터를 사용하여 최적화 효과를 "호위"합니다.
구조 최적화는 경험에만 의존할 수 없으며 설계 방식의 신뢰성을 보장하기 위해 시뮬레이션 분석 및 물리적 테스트를 통해 검증해야 합니다.
유한 요소 시뮬레이션 분석: 설계 단계에서는 ANSYS, ABAQUS 및 기타 소프트웨어를 사용하여 다양한 하중 및 작업 조건에서 응력 분포, 변형 및 피로 수명을 시뮬레이션하는 3차원 모델을 구축합니다. 구조적 매개변수(예: 벽 두께, 리브 플레이트 위치, 단면 크기)는 "경량"과 "고강도" 사이의 균형점을 찾을 때까지 여러 번의 반복을 통해 조정됩니다. 예를 들어, 용접 로봇의 회전 팔은 5회의 시뮬레이션 최적화 후 무게가 25%, 최대 응력이 10% 감소하여 사용 요구 사항을 완전히 충족했습니다.
물리적 시험 검증 : 최적화된 프로토타입에 대해 정하중 시험, 동하중 시험, 피로 시험을 실시하여 실제 하중 지지력과 내구성을 검증합니다. 예를 들어, 최적화된 하중 지지 빔은 수압 시험기에 의해 로드 및 테스트되며 항복 하중과 한계 하중이 기록되어 설계 표준보다 낮지 않은지 확인합니다. 장비 작동 중 동적 하중을 진동 테이블 테스트로 시뮬레이션하여 구조가 공진하거나 과도하게 변형되는지 확인합니다.
반복적 개선 메커니즘: 테스트 데이터를 시뮬레이션 모델에 피드백하고 매개변수(예: 재료 특성, 경계 조건)를 수정하고 설계를 더욱 최적화합니다. 예를 들어, 테스트 중에 부품의 실제 변형이 시뮬레이션 결과보다 큰 것으로 확인되면 모델의 구속조건이 실제 상황과 일치하는지 다시 확인하고 구조 설계를 조정해야 합니다.
6. 프로세스와 디자인 간의 협업: 디자인 "착륙"을 더욱 효율적으로 만듭니다.
구조 최적화는 제조 공정의 타당성을 고려해야 하며, 그렇지 않으면 최고의 설계도 달성하기 어려울 것입니다. 제조업체는 설계 단계에서 프로세스 요구 사항을 통합하기 위해 자체 장비 기능과 프로세스 특성을 결합해야 합니다.
예를 들어, Jiaxing Dingshi Machinery Manufacturing Co., Ltd는 15,000m2의 실내 생산 공간, 6m × 3.5m의 대형 갠트리 가공 센터, 30kW 레이저 시트 절단기 등 첨단 장비를 통해 복잡한 구조물의 가공 및 제조를 지원할 수 있습니다. 20명의 전문 기술 설계자는 강력한 도면 설계 변환 기능을 갖추고 최적화된 구조 설계를 생산 가능한 프로세스 도면으로 정확하게 변환할 수 있으므로 토폴로지 최적화, 재료 선택 및 기타 솔루션이 실제 생산에서 구현되도록 보장합니다. 예를 들어 600톤 벤딩 머신을 사용하여 대형 얇은 벽 부품의 통합 성형을 달성하고 접합을 줄입니다. 50여종의 다양한 용접 장비와 60명의 인증된 용접사의 우수한 기술을 통해 복잡한 용접의 강도와 정밀도를 보장하고 구조 최적화를 위한 안정적인 프로세스 지원을 제공합니다.
